Cat. 5 VGA遠距播放器
 1T-VGA-CAT
將VGA信號編碼(encoding)和解碼(decoding)，並藉由一條CAT 5電纜線串連傳送器和接收器，便能將高達1280×1024解析度的VGA信號清晰地從發射端傳送到接收端。傳送器中提供1個VGA輸入端子和1個CAT
5輸出端子，而接收器則提供1個CAT 5輸入端子和1個VGA輸出端子，信號傳輸距離長達590英呎。
1T-VGA-CAT-XL 功能與1T-VGA-CAT相同。但是，傳輸距離能延長到1,000英呎，傳送器並提供1個VGA輸出(VGA
loop-thru)，可連接到另外1台主機，做為監控之用。
1T-VGA4-CAT-TXL 和 1T-VGA8-CAT-TXL
為了能讓相同的畫面及聲音分享給更多的螢幕或投影機，TV One Task™系列提供了4埠CAT 5 和 8埠CAT
5的VGA傳送器。這2台傳送器傳輸距離為1,000英呎，也提供了VGA loop-thru的輸出端子。
1T-VGA-CAT-RXL 1T-VGA4-CAT-TXL和1T-VGA8-CAT-TXL只提供傳送器的功能，消費者可針對需求，選購所需的接收器的數量，而TV
One所提供的接收器的型號即為1T-VGA-CAT-RXL。
每一個接收器(Receiver)皆提供信號同步處理(Equalization)和增益控制(Gain controls)
規格表 |
|
TV One Task™ Cat.
5 VGA
遠距播送器主要特性 |
| 輸入 & 輸出端子 |
1T-VGA-CAT CAT5
VGA遠距播放器(590英呎)
(1T-VGA-CAT-TX & 1T-VGA-CAT-RX) |
| 1T-VGA-CAT-TX |
I/P：1 x HD-15 端子 |
| O/P：1 x RJ-45端子 |
| 1T-VGA-CAT-RX |
I/P：1 x RJ-45端子 |
| O/P：1 x HD-15 端子 |
1T-VGA-CAT-XL CAT5
VGA遠距播放器(1000英呎)
(1T-VGA-CAT-TXL & 1T-VGA-CAT-RXL) |
| 1T-VGA-CAT-TXL |
I/P：1 x HD-15 端子 |
| O/P：1 x HD-15端子(loop thru), 1 x RJ-45端子 |
| 1T-VGA-CAT-RXL |
I/P：1 x RJ-45端子 |
| O/P：1 x HD-15端子 |
| 1T-VGA4-CAT-TXL 4埠CAT5
VGA遠距傳送器 |
| I/P：1 x HD-15端子 |
| O/P：1 x HD-15端子(loop thru), 4 x RJ-45端子 |
| 1T-VGA8-CAT-TXL
8埠CAT5 VGA遠距傳送器 |
| I/P：1 x HD-15端子 |
| O/P：1 x HD-15端子(loop thru), 8 x RJ-45端子 |
| 1T-VGA-CAT-RX CAT5
VGA遠距接收器 |
| I/P：1 x RJ-45端子 |
| O/P：1 x HD-15端子 |
| 解析度 |
各機種
|
1280x1024 |
| 信號調整器 |
各接收器(Receiver)
|
信號同步處理(Equalization)
增益控制(Gain Control) |
| 傳輸距離 |
1T-VGA-CAT
|
590 Ft |
| 1T-VGA-CAT-XL |
1000 Ft |
1T-VGA4-CAT-TXL
|
1000 Ft |
| 1T-VGA8-CAT-TXL |
1000 Ft |
| 1T-VGA-CAT-RXL |
1000 Ft |
| 線材需求 |
網路線
|
CAT 5 / 5E or CAT 6 |
| Enclosure Type |
Metal
|
Extruded w/ scuff resistant feet |
| 外觀 (尺寸 & 淨重) |
| 1T-VGA-CAT (R&T) |
0.86”x1.3”x3.6” (22x34x92mm) |
T=0.27lbs (135g)
R=0.31lbs (140g) |
| 1T-VGA-CAT-XL (R&T) |
0.86”x1.3”x3.6” (22x34x92mm) |
T=0.27lbs (135g)
R=0.31lbs (140g) |
| 1T-VGA4-CAT-TXL |
1.16”x5.1”x3.3” (29.5x130x83.5mm) |
| 0.5lbs (247g) |
| 1T-VGA8-CAT-TXL |
1.16”x7.9”x3.3” (29.5x200x83.5mm) |
| 0.76lbs (345g) |
| 1T-VGA-CAT-RXL |
0.86”x1.3”x3.6” (22x34x92mm) |
| 0.31lbs (140g) |
| 保固 |
| 保固期 |
2年 |
| 環境設定 |
操作溫度
|
0° to +48° C (32° to 120° F) |
| 操作溼度 |
10% to 85%, Non-condensing |
| 保存溫度 |
-10° to 70° C (14° to 158° C) |
| 保存溼度 |
10% to 85%, Non-condensing |
| 電源供應器 |
| 外接式電源供應器 |
+12VDC@ 1A可鎖式接頭 |
| 國際認證 |
機器
|
FCC, CE |
| 電源供應器 |
UL, CE, CSA |
| 配件 |
1 x 電源供應器
|
US, UK, or Euro Type |
| 1 x 使用手冊 |
|
| **1T-VGA-CAT-RX無附VGA線 |
|
|
- 透過CAT 5電纜線銜接做PC的遠端操控
- 解析度可達1280x1024
- 傳輸距離最遠達1000 英呎
- 最多可串接8台螢幕
- 每一個接收器(Receiver)皆具備增益功能(Gain controls)和信號同步處理(Equalization)的功能
|
點選這裡觀看放大圖
 |
 |
 |
| 1T-VGA4-CAT-TXL CAT5輸出端 |
1T-VGA4-CAT-TXL側面 |
1T-VGA4-CAT-TXL VGA輸入/輸出端 |
 |
 |
 |

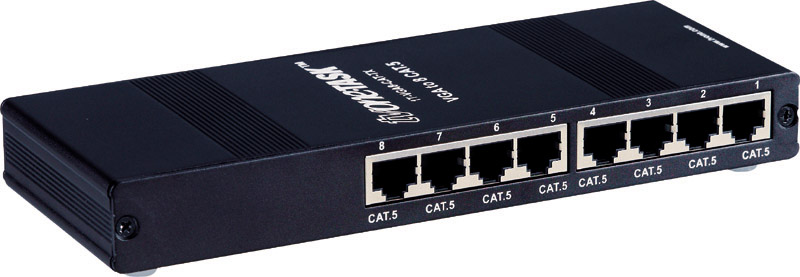

| 1T-VGA8-CAT-TXL CAT5輸出端 |
1T-VGA8-CAT-TXL側面 |
1T-VGA8-CAT-TXL VGA輸入/輸出端 |
 |
 |
 |
| 1T-VGA-CAT-TX CAT5輸出端 |
1T-VGA-CAT-TX側面 |
1T-VGA-CAT-TX VGA輸入端 |
 |
 |
 |
| 1T-VGA-CAT-RX CAT5輸入端 |
1T-VGA-CAT-RX側面 |
1T-VGA-CAT-RX VGA輸出端 |
|
- Cat 5 VGA 系列產品規格表
