影像切換器

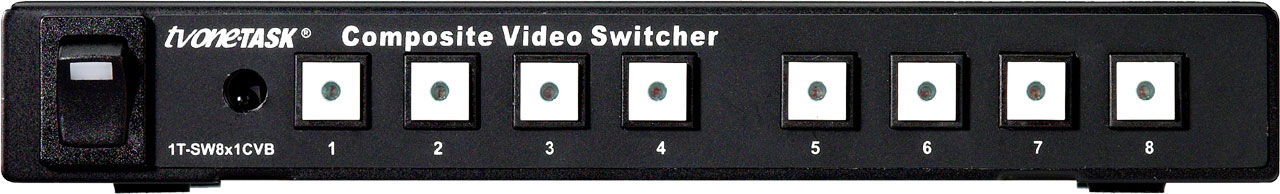

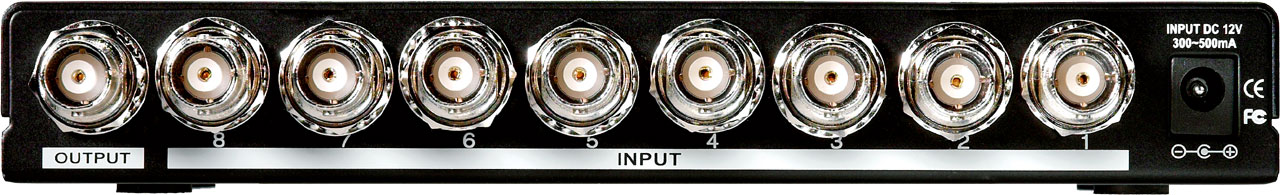

1T-SW8x1CVB 連接頭

8x1 Composite Video on BNC

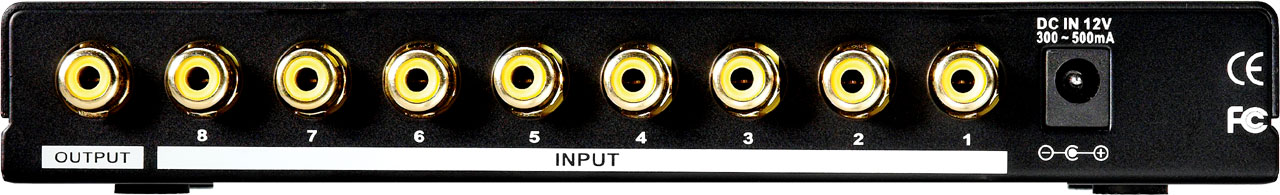

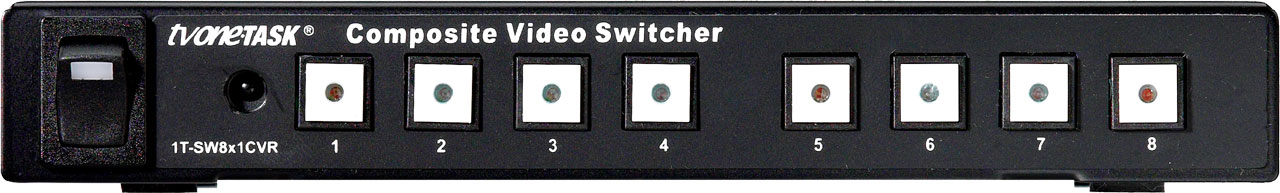

1T-SW8x1CVR 連接頭

8x1 Composite Video on RCA

1T-SW8x1SV 連接頭

8x1 S-Video on 4-Pin Mini-DIN

影像表現

頻寬

25MHz, +/- 3db

Impedance

75 Ohm

Distortion

<0.5db

Differential Gain

<0.1%

Differential Phase

<0.1°

Isolation

>65db

Signal to Noise Ratio

>65db

Signal Gain

Unity

外觀

大小 (H-W-D)

1"x7"x4" (25x175x 100mm)

重量 (Net)

1.5lb ( 680g)

保固

保固期

2 Years Parts and Labor

環境設定

操作溫度
( Operating Temperature)

+32° to +120° F (0° to +48° C)

操作溼度
(Operating Humidity)

10% to 85%, Non-condensing

儲藏溫度
(Storage Temperature)

-40° to +150° F (-40° to +65° C)

儲藏溼度
(Storage Humidity)

10% to 85%, Non-condensing

電源需求

外掛電源供應器

12VDC @ 500mA Maximum

國際認證

機器

FCC, CE

電源供應器

UL, CE, CSA

配件包含

1x 電源供應器

115VAC to 12VDC @ 500mA
